纖維增強(qiáng)硅酸鹽板通風(fēng)管道包覆地鐵項(xiàng)目技術(shù)指標(biāo)要求有哪些
纖維增強(qiáng)硅酸鹽板通風(fēng)管道包覆耐火二小時(shí)，三小時(shí)，一小時(shí)有檢測(cè)報(bào)告，纖維增強(qiáng)硅酸鹽板十環(huán)認(rèn)證，纖維增強(qiáng)硅酸鹽板有物理性能，纖維增強(qiáng)硅酸鹽板A1級(jí)報(bào)告。

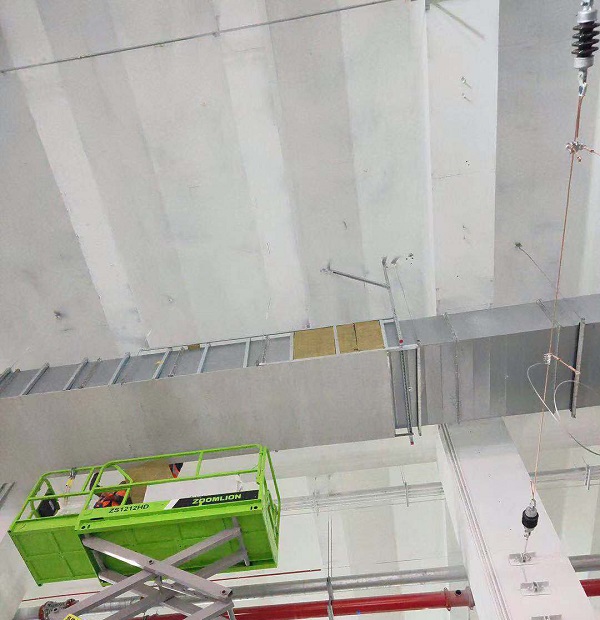

地鐵通風(fēng)管道防火包覆，技術(shù)要求如下：
防火板
防火板采用纖維增強(qiáng)硅酸鹽防火板，國(guó)內(nèi)軌道交通防火板技術(shù)指標(biāo)應(yīng)滿足以下要求：
1）材料防火性能：經(jīng) GB8624-2006《建筑材料燃燒性能分級(jí)方法》檢驗(yàn)為燃燒性能達(dá)到 A1 級(jí)。
2）材料環(huán)保性能：應(yīng)擁有十環(huán)認(rèn)證證書，并出具不含石棉的抽樣檢測(cè)報(bào)告。
3）材料放射性要符合 GB6566-2010 標(biāo)準(zhǔn)中規(guī)定的 A 類裝修材料無放射性要求。
4）物理性能：檢測(cè)依據(jù) JC/T564-2008 標(biāo)準(zhǔn)中的技術(shù)指標(biāo)要求。
（1）抗折強(qiáng)度（MPa）不小于JC/T564-2008 表5的要求。
（2）形狀與尺寸偏差應(yīng)符合JC/T564-2008表3的要求。
（3）導(dǎo)熱系數(shù)W/（m.k）≤0.3
（4）含水率（%） ≤10
（5）濕脹率（%） ≤0.25
（6）熱收縮率（%） ≤0.50
5）風(fēng)管包覆系統(tǒng)耐火極限分為為 120min 和 180min（GB17428-2009）
（1）120min：
（a） 0min 內(nèi)試件背火面無棉墊點(diǎn)燃現(xiàn)象；
（b） 0min 內(nèi)試件背火面未出現(xiàn)貫通至爐內(nèi)的裂縫；
（c） 0min 試件背火面表面未出現(xiàn)連續(xù)10s或10s以上的火焰；
（d） 0min 試件能保持在原有的安裝位置上。
（2）180min：
（a） 0min 內(nèi)試件背火面無棉墊點(diǎn)燃現(xiàn)象；
（b） 0min 內(nèi)試件背火面未出現(xiàn)貫通至爐內(nèi)的裂縫；
（c） 0min 試件背火面表面未出現(xiàn)連續(xù)10s或10s以上的火焰；
（d） 0min 試件能保持在原有的安裝位置上。
- 上一篇：祝賀北京金元恒信建材有限公司獲得“十環(huán)認(rèn)證”證書 [2021-01-19]
- 下一篇：無石棉纖維增強(qiáng)硅酸鹽板有什么環(huán)保性能特征 [2020-06-25]
